板鏈式給料機

板鏈式給料機介紹

  巨鑫機械生產的板鏈式給料機，也可叫板式給料機是一種以特殊從材質金屬鏈板作為承載構件的新型給料機設備，該設備工作的原理是根據皮帶輸送機的原理改進的， 而采用零部件與皮帶機截然不同，屬于一中重型板鏈式給料設備，該板鏈式給料機可水平安裝，也可傾 斜安裝，大傾角20°板鏈式給料機具有適應性強、可調節輸送能力和連續均勻輸送各種物料的功能。 能輸送顆粒粒度在5mm以下的細物料，也能輸送1m以上的大塊物料，由于整體金屬結構上的優勢，能輸送 600-700度以下的高溫物料，尤其適用于大塊的、沉重的、灼熱的以及腐蝕性的物料，廣泛應用于機械、鑄造、冶金、煤碳、化工、建材、動力、礦山等工業部門。

板式給料機用戶現場視頻

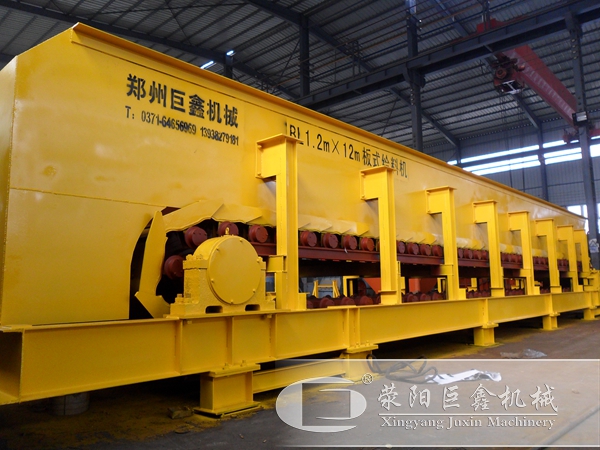

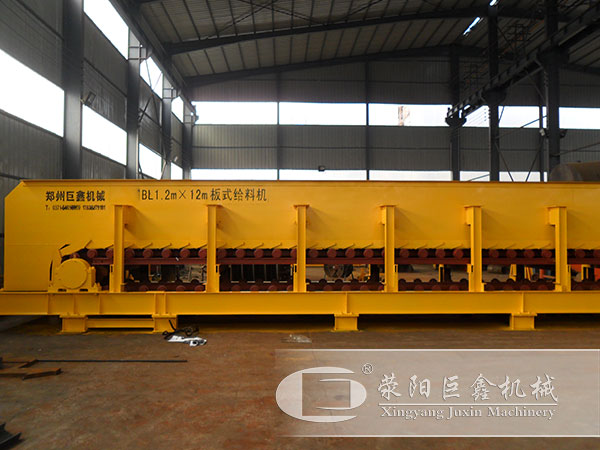

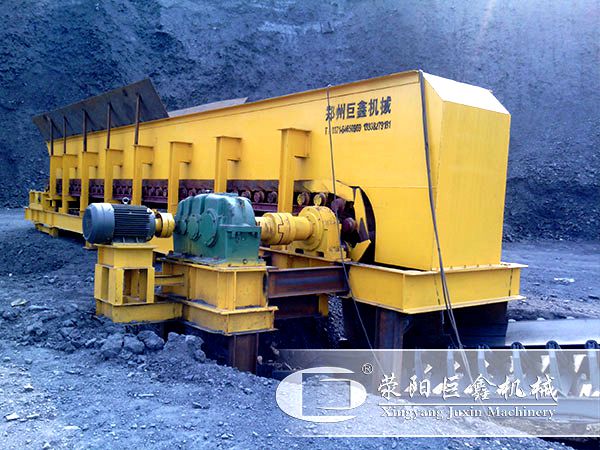

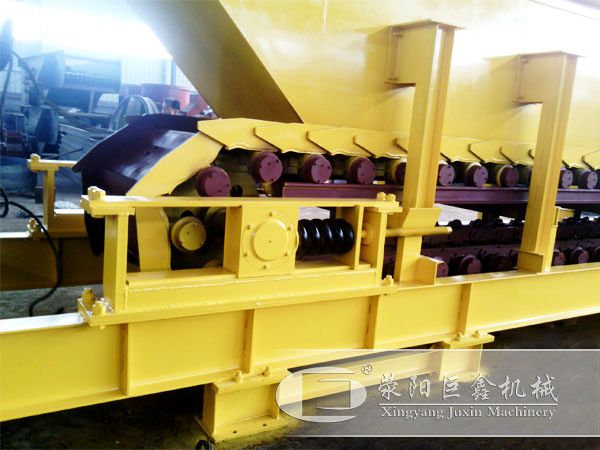

板鏈式給料機圖片

板鏈式給料機性能特點

  1、鱗板為耐磨鋼沖壓成型，剛性好、耐沖擊性強，耐沖擊性強。

  2、整機結構緊湊，安裝、調試便捷，易損件少，且更換簡便。

  3、適應性強，能夠輸送大塊狀、鋒利棱角狀、腐蝕性和灼熱的物料，并且在輸送過程中同時完成冷卻、清洗等工藝。

  4、用鏈條作為牽引元件，具有強度高、效率高、工作可靠的特點，可實現短距離輸送和長距離輸送。

  5、履帶式的動力傳動方式以滾動摩擦代替滑動摩擦，有效減小了驅動功率和鏈條牽引力；運行阻力低、功耗小、磨損小、運行平穩、工作可靠、使用壽命。

  6、可實現短距離輸送和長距離輸送；可水平安裝，也可傾斜安裝，大傾角20°。

板鏈式給料機工作原理

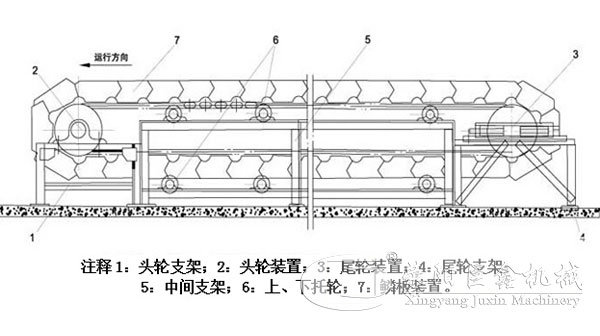

  板式給料機采用節距為228.6mm（9吋）的高強度推土機模鍛鏈條為牽引件，兩根鏈條繞過安裝在機體頭部的一對驅動鏈輪和機體尾部的一對張緊輪聯成封閉形回路，在兩排鏈條的每個鏈節上裝配了相互交迭的、重型結構的輸送槽而成為一個連續的能夠運載物料的輸送線路。其自重和物料的重量由安裝在機體上的多排支重輪、鏈托輪和滑道梁支承。交流變頻調速電動，經過聯軸器和減速機驅動鏈輪軸旋轉，通過鏈輪和鏈條嚙合，拖動鏈板做連續直線運動。鏈板由安裝在機架上的支承輪和托鏈輪支撐，并通過調整拉緊裝置使其鏈條和鏈輪正確嚙合，將尾部料倉卸入的物料沿輸送線路運至機體的前方排出，實現向下方的工作機械連續均勻喂料的目的。
